该产线为非标定制线,请详询我司销售人员

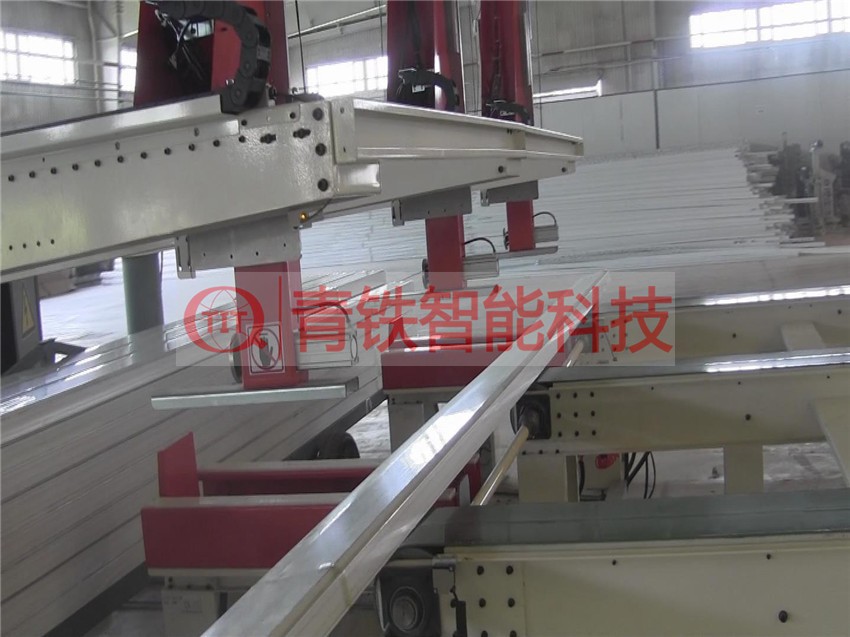

型材自动包装线型式适应各种长直料包装,已服务于国内外几十家管型材棒材生产企业。 按照“质优、高效、低耗、长寿”的原则,采用先进、成熟、可靠、经济、实用的技术和装备。
装备水平能达到国内领先水平,国际先进水平。
能耗、污染严格执行相应国家标准和行业标准。
对于不同品种和规格的钢管,设备具有人工设定、自动设定和自动调整包装参数
自动线型整体工艺流程简洁,设计精良科学,布局合理紧凑美观,技术先进,运行连续高效,安全性高,综合能耗低,操作维护方便,运行费用低。
质量控制:对其工作范围内的设计,保证质量符合要求。
模块化机组,安全可靠,经济实惠,可定制各模块功能。
一. 工艺流程如下:
(该信息涉及商业机密,请详询我司销售工程师获取)
二. 型材自动包装线技术指标
(1)产品适用于PVC塑钢型材的自动套膜包装,适用包装材料:PE热缩膜,具体技术参数:(详见附表)
序号 | 项目 | 单位 | 技术参数 |
1 | 包装物尺寸 | mm | 长:3000-7500mm;宽:100-400mm;高:50-200mm |
2 | 包装速度 | 包/每分 | ≥2.5包/每分 150包/每小时 |
3 | 线速度 | m/s | 0.5 |
4 | 出料车车位 | 个 | 1个,自动出入 |
5 | 额定电压 | V | 380 |
6 | 额定总功率 | kW | ≤50 |
7 | 操作人员 | 人 | 5人
(2人负责推料至集中平台,2人负责排列组合,1人负责换带、换膜及换车) |
三.自动线型式主要配套设备:
序号 | 供货范围 | 数量 | |
1 | 自动翻转上料系统 | 倾倒装置 | 1组 |
倾斜皮带 | 3条 | ||
水平皮带 | 3条 | ||
2 | 中间移载系统 | 码垛操作台 | 4台 |
中间移载机 | 3台 | ||
动力滚筒线 | 2节 | ||
无动力滚筒线 | 2节 | ||
3 | 打包、包装系统 | 自动打包机 | 2台 |
封切套袋机 | 1台 | ||
热收缩膜烘箱 | 1套 | ||
冷却风机 | 3组 | ||
4 | 自动码垛出料系统 | 动力滚筒线 | 2节 |
无动力滚筒线 | 2节 | ||
顶出装置 | 3台 | ||
水平输送皮带机 | 3条 | ||
码垛机械手 | 3组 | ||
自动出入车机构 | 1个工位 | ||
5 | PLC总控制系统 | 1套 |
