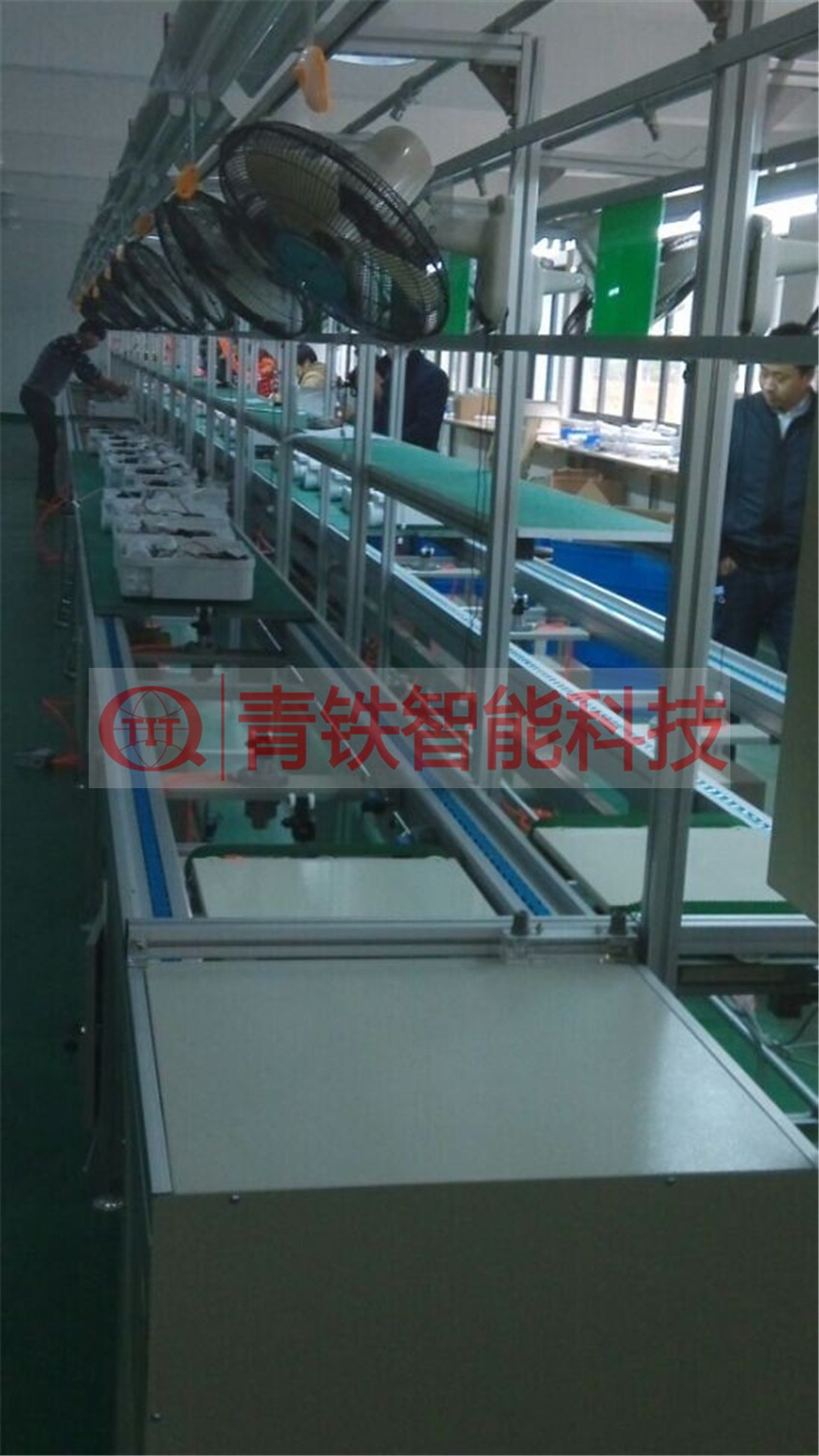

装配流水线

该产线广泛用于电视机、显示器、仪器仪表、空调、燃气具、摩托车配件、汽车配件等产品的装配、调试及检测作业。同时可与提升机或悬挂输送线、自动搬运机械手组成立体交叉的循环生产系统。

线体长度(L1) :按客户工艺需要选定线体宽度(B) :按客户工艺需要选定

链条节距 :50.8、100

单工位长度(L2): 按客户工艺需要选定

工作面高度(H) :750mm±25mm(推选值)

运行速度:V=0.5-15m/min(推荐:机械固定式、电磁调速式、变频调速式)

运行方式:连续、节拍

输送介质:平板链

适用范围:机电、家电的产品装配、输送、调试

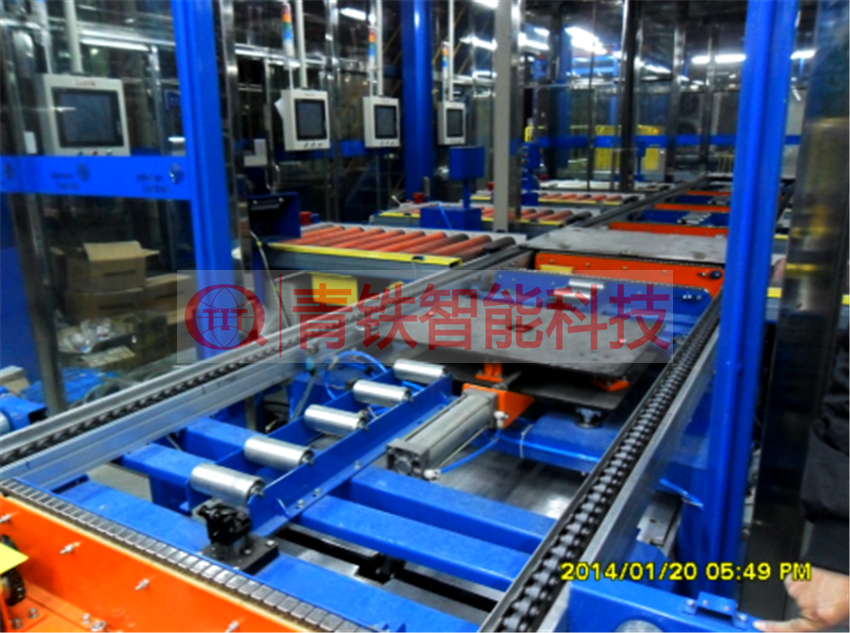

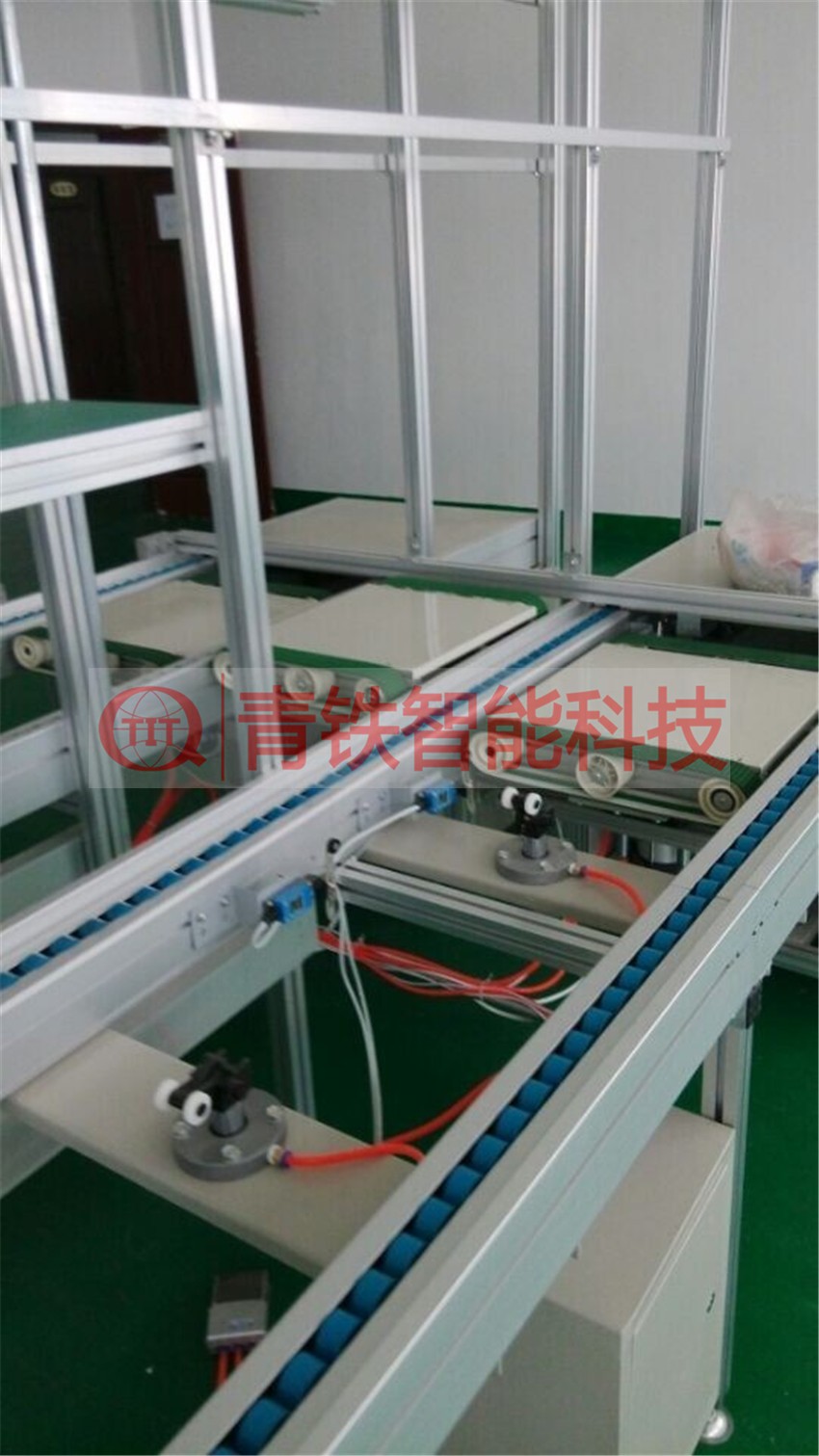

差速链流水线 采用倍速链牵引,工装板可以自由传送,采用阻挡器定位使工件自由运动或停止,工件在两端可以自动顶升,横移过渡。还可以在线体上或线体旁安装旋转、专机、检测设备、机械手等装置。

差速链流水线特点

1. 链式流水线是以链条作为牵引和承载体输送物料,链条可以采用普通的套筒滚子输送链,也可采用其它各种特种链条;

2. 输送能力大,可承载较大的载荷;

3. 输送速度准确稳定,能保证精确的同步输送;

4. 易于实现积放输送,可用做装配生产线或作为物料的储存输送;

5. 可在各种恶劣的环境(高温、粉尘)下工作,性能可靠;

工程应用特点

差速链流水线采用DQ912铝合金型材作为导轨,以三倍速链条为传输介质,电动、气动控制相结合,整体运行处相对自由节拍状态,广泛应用于电视机、显示器、仪器仪表、空调、燃气具、摩托车配件、汽车配件等产品的装配、调试及检测作业。同时可与提升机或悬挂输送线、自动搬运机械手组成立体交叉的循环生产系统。

差速链流水线工程规格及参数

1、线体长度根据产品的装配工艺编排计算得出;

2、线体高度为2M,其中工作面高度750±20mm可调;

3、线体宽度:1200mm,根据产品规格自由定;

4、线体配置:。1日光灯,2.电风扇,3.气管配有快换节口,4.工艺图板,5.工具箱配有220V电源插座,6.隔台板;

差速链流水线原理说明

采用特制铝合金型材作导轨,用增速链拖牵工装板作为输送介质。流水线采用组合式装配模式,工位数可按工艺要求设定。工位配置有脚踏开关、电源插座、工位阻挡器、工艺图板、照明等,线体上设有顶升平移机、顶升旋转台等,使整个流程达到自动化工作状态。
