钢管连轧机组堆垛成型打包包装线

该产线适应各种长直料产品,已服务于国内外几十家管型材棒材生产企业。 且多为非标定制线,若需获取更详细方案介绍,或需要了解相关单机设备,欢迎咨询。

钢管连轧机组堆垛成型打包包装线适应各种长直料产品,已服务于国内外几十家管型材棒材生产企业。 按照“质优、高效、低耗、长寿”的原则,采用先进、成熟、可靠、经济、实用的技术和装备。装备水平能达到国内领先水平,国际先进水平。能耗、污染严格执行相应国家标准和行业标准。

对于不同品种和规格的钢管,设备具有人工设定、自动设定和自动调整包装参数

整体工艺流程简洁,设计精良科学,布局合理紧凑美观,技术先进,运行连续高效,安全性高,综合能耗低,操作维护方便,运行费用低。

质量控制:对其工作范围内的设计,保证质量符合要求。

模块化机组,可定制各模块功能。

工艺流程如下: …该内容涉及本公司技术机密,请联系我司获取详细介绍说明。

概述:

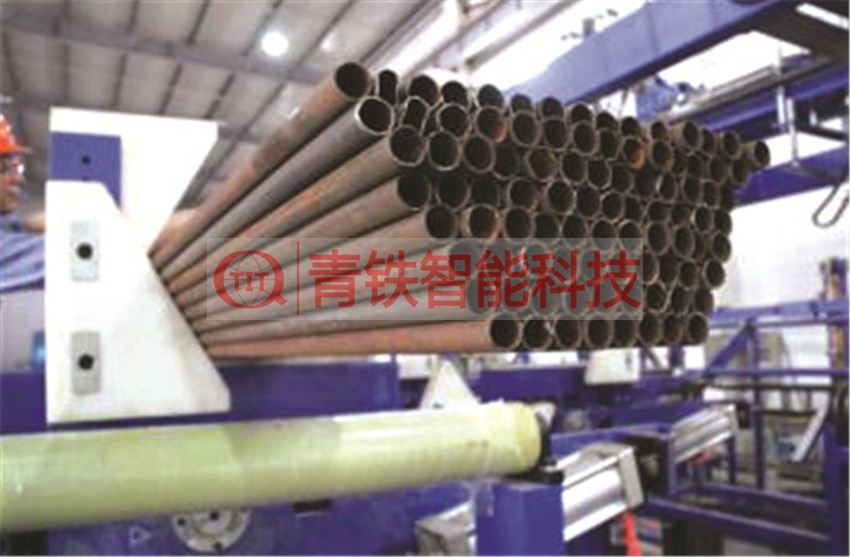

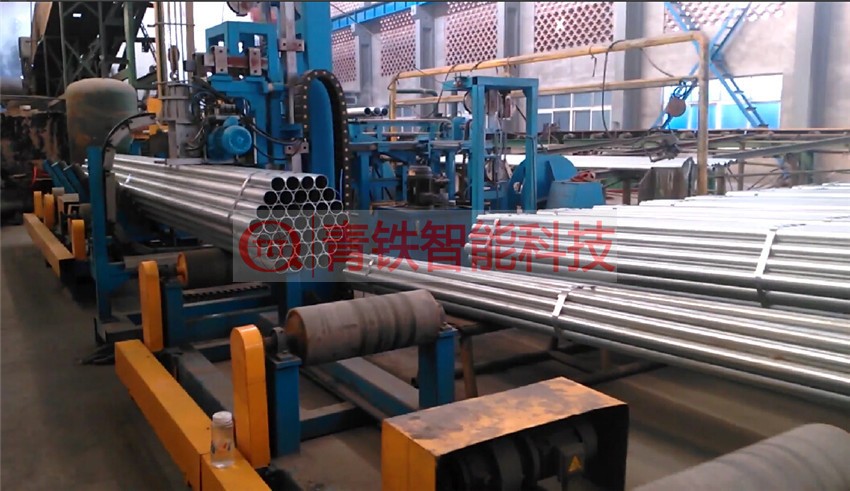

连轧管机组精整线堆垛成型设备。钢管完成测长称重喷标工序后开始进入包装工序,堆垛成型采用自动程序控制,能够实现钢管上料、钢管对齐、钢管计数收集、钢管成排横移、钢管成排上料、六角包堆垛、六角包横移全过程的自动化,然后进行打六角包、称重、入库。

可通过触摸屏界面设置每捆钢管的数量,堆垛成型的尺寸等参数。

全面的数据库管理功能包括计数、排列和及时堆垛,及反映每捆钢管的相关数据。

PLC程序和触摸屏系统可对堆垛系统出现的问题进行诊断和报警。

 设备组成

堆垛成型设备应由取料上料装置、钢管计数收集装置、对齐装置、钢管成排上料装置、六边形堆垛成型装置、堆垛成型移送装置、打包机、称重、移载储存入库等设备及电气、润滑、液压阀台、气动全套工艺设备。

基本技术要求:

1)堆垛好的六边形管捆一端整齐(靠喷标端)。同一管捆中钢管端面差异不大于5mm。

2)包装设备生产能力(max): 240支/时(12.5m)

3)打包包重: 5000kg

设备供货范围:

1) 取料上料装置。

2)钢管计数收集装置。

3)对齐装置

4)钢管成排上料装置

5)六边形堆垛成型装置

6)堆垛成型移送装置

7)全自动捆扎打包机

8)称重系统

9)移载储存机构

10)液压阀台、气动系统(含管道、阀门等)

11)全套电气及自动化控制系统。

12)随机配件、易损件、专用工具及消耗材料。
