金属带卷堆垛机

该设备安全性能高,自动化程度高,效率高。 设计科学,布局合理,能适应连续高强度作业。 电气配置高端,设计精良是整机运转的重要的保证。操作方便,维护简单。 若需获取更详细方案介绍,或需要了解相关单机设备,欢迎咨询。

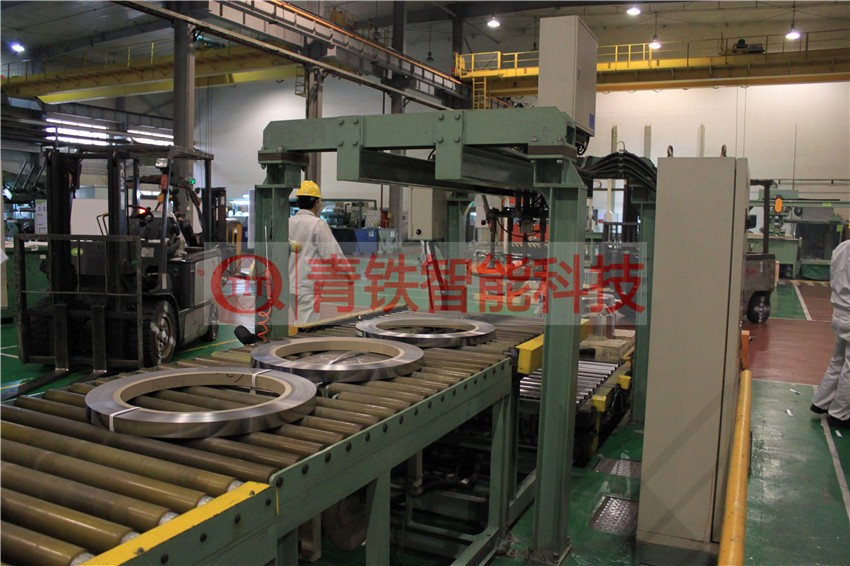

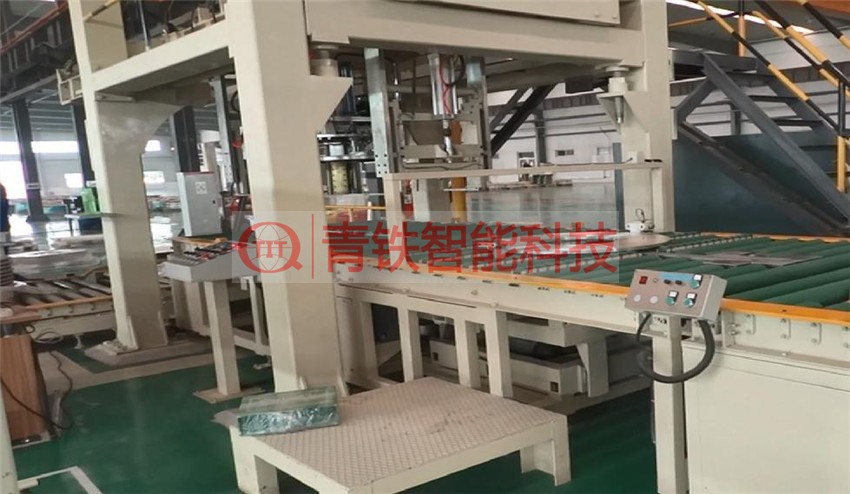

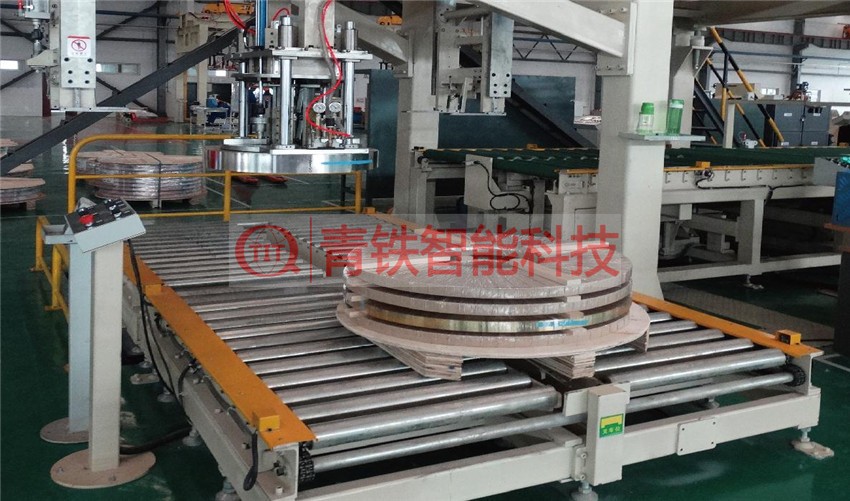

堆垛机构

a)本堆垛机构采用复合式结构,能够将机械抽拉式机构和中心支撑结构结合一起。上述两者之间既相互独立,又可相互配合。

b)本机构为专用堆垛机构,可将单卷逐一进行码垛。

堆垛工位可以升降。

最大码垛高度1000mm(含木条高度,不含木栈板高度)。

堆垛后最大总重量:4000kg

配备升降平台

单卷最大堆垛重量:1000kg

采用机械式侧夹机构,能最大限度的满足不同尺寸产品的码垛要求。 采用往复式结构、安全、快捷、实用。  堆垛高度范围大,适用范围广; 配备光栅安全防护 ;

适用单卷钢卷铜带铝带等金属带卷产品尺寸:

宽度: 8mm~300mm

外径:600mm~1600mm

内径:300mm~500mm

重量:100~3000kg

总功率:约6kw

堆垛高度:Max 800mm(含木托盘)

机组特点:

安全性能高。加装防护栏和光栅等防护措施。

自动化程度高,效率高。

设计科学,布局合理,能适应连续高强度作业。

电气配置高端,设计精良是整机运转的重要的保证。

操作方便,维护简单。

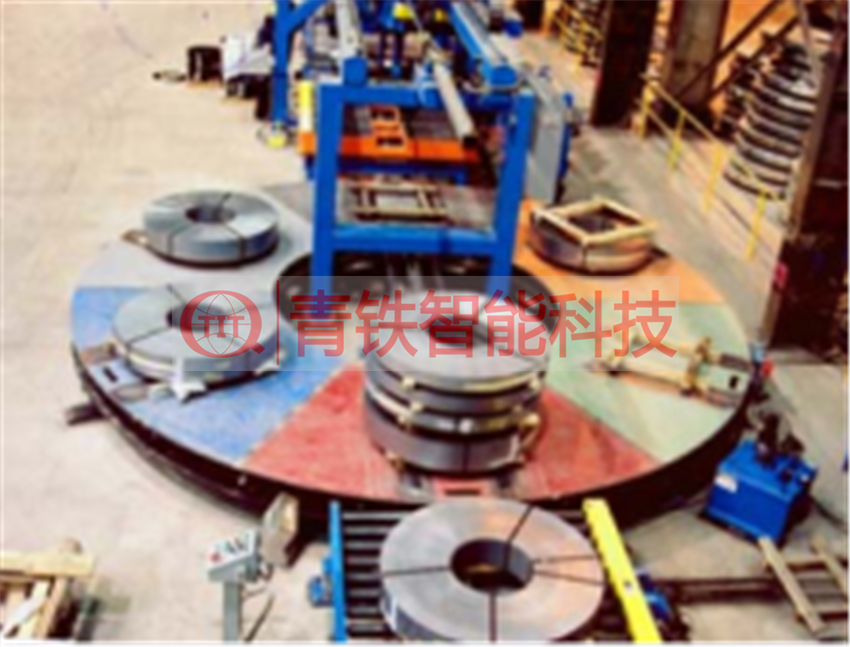

堆垛工位:

共有若干堆垛工位,木栈板直接放置在输送线上进行堆垛。

采用中空结构设计。

可精准定位,采用信号定位与机械定位相结合。

整机结构平稳,运转安全可靠。

单工位最大承重:5T
